Opis
Tehnične parametre
↵
Pritrdilni sistem z vijačnimi konicami

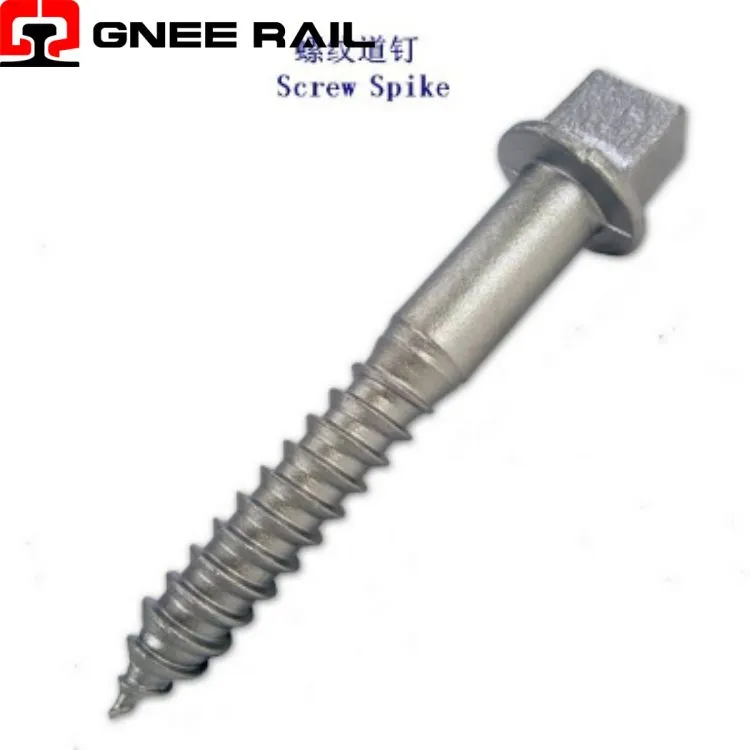

Železniška vijačna konica je vijačni pritrdilni element, izdelan iz -ogljičnega ali legiranega jekla visoke trdnosti, namenjen pritrjevanju sidrnih plošč tirnice ali neposredno pritrjevanje tirnice na lesene, kompozitne ali konstruirane lesene pragove z rotacijskim vstavljanjem. Odlikuje ga kvadratna ali šestkotna pogonska glava, neprekinjen spiralni navoj, ki se razteza do stožčaste ali tope konice, in natančno-oblikovan profil navoja, ta pritrdilni element pretvori torzijski vnos v merljivo aksialno prednapetost, ki ohranja dosledno vpenjalno silo skozi celotno življenjsko dobo.
Tehnične specifikacije:
| Atribut | Tehnične podrobnosti | Indikator uspešnosti |
|---|---|---|
| Metoda oblikovanja niti | Valjano (hladno{0}}oblikovano) ali rezano | Valjani navoji: vrhunska vzdržljivost |
| Konfiguracija glave | Kvadratni, šesterokotni ali okrogli pogon | 5/8" – 1" čez stanovanja tipično |
| Nazivni premer | Premer stebla | 5/8" – 1" (16 mm – 25 mm) |
| Končna natezna trdnost | Materialna zmogljivost | 120 – 150 ksi (830 – 1035 MPa) |
| Zaščita pred korozijo | Premaz ali galvanizacija | Vroče-cinkano, mehansko cinkano ali Xylan |
Perspektiva namestitve in vzdrževanja:
- Več{0}}bočna porazdelitev obremenitve:Neprekinjen vpetje navoja porazdeli uporabljeno napetost na 8–12 posameznih bokov navoja, zmanjša koncentracijo napetosti na kateri koli posamezni točki in omogoči večjo skupno silo vpenjanja kot gnani pritrdilni elementi enakovrednega premera.
- Optimizacija strižne ravnine:Steblo pritrdilnega elementa je nameščeno na nevtralni osi pragovnega odseka pod navpičnimi obremenitvami tirnice, kar zmanjšuje kombinirano napetost-strižno interakcijo, ki bi pospešila utrujenost pri drugih konfiguracijah pritrditve.
- Zmanjšanje upogibnega momenta:Navojni vpetje po celotni-dolžini preprečuje upogibanje konzole, ki vpliva na gnane konice pod bočnim premikanjem tirnice, in omeji obremenitev pritrdilnega elementa predvsem na aksialno napetost.
Vzdrževanje in operativna perspektiva
- Navor-Revizijski protokol:Naključno vzorčenje med namestitvijo uporablja kalibrirane momentne ključe za preverjanje, ali uporabljeni navor spada v določene meje, kar zagotavlja statistično zagotovilo pravilne napetosti v nameščeni populaciji.
- Turn{0}}of-Korelacija oreha:Za kritične aplikacije kotna rotacija od prvega stika do končnega položaja zagotavlja neodvisno preverjanje, ali je bila dosežena ustrezna prednapetost, kar dopolnjuje merjenje navora.
- Ultrazvočno merjenje dolžine:Napredni programi za kakovost uporabljajo ultrazvočne ekstenzometre za neposredno merjenje raztezka pritrdilnih elementov med namestitvijo, pri čemer ugotavljajo dejansko silo vpenjanja, neodvisno od spremenljivk-trenja navora.
