↵Pritrdilni sistem Rail Nabla Clip

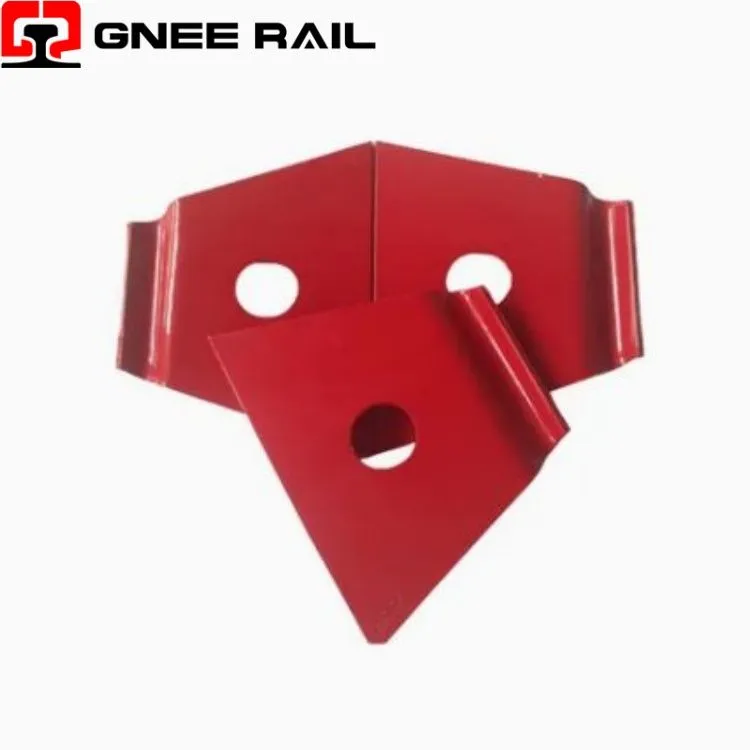

Železniška sponka Nabla Clip je simetrično vzmetno pritrdilo s ravnim -odsekom, imenovano po obliki obrnjene delte (∇), zasnovano za sisteme betonskih pragov. Izdelan je iz vzmetnega jekla 60Si2MnA/60Si2CrA visoke trdnosti s trdoto 42–47 HRC in zagotavlja enakomerno vpenjalno silo z elastičnim upogibom. Sistem vključuje izolatorje in vijačne konice, ki zagotavljajo električno izolacijo in vrhunsko absorpcijo bočne sile.
Tehnične specifikacije:
| Parameter | Specifikacija | Indikator uspešnosti |
|---|---|---|
| Geometrijska oblika | Obrnjen delta (∇) / V-profil | Ploščat-odsek, dvo-ločna oblika |
| Razred materiala | 60Si2MnA / 60Si2CrA | Trdota 42-47 HRC |
| Debelina | 4,0 mm – 4,5 mm | Hladno{0}}valjani vzmetni jekleni trak |
| Življenje utrujenosti | 5 milijonov ciklov | Brez lomljenja po EN 13146-4 |
| Izolacijska upornost | Večji ali enak 1 × 10⁸ Ω na sklop | PA66+30% izolator iz steklenih vlaken |
| Sistemske komponente | 2 sponki + 2 izolatorji + 2 konice + 2 podložke | Sklop sedeža na tirnici |
Pogled na namestitev in vzdrževanje:
- Zasnova-ravnega odseka ustvarja široko pravokotno nosilno površino, ki enakomerno porazdeli vpenjalno silo po vznožju tirnice.
- Širok površinski stik preprečuje lokalne učinke "brinelling" vdolbin, ki so pogosti pri okroglih{0}}žičnih sponkah pod velikimi prometnimi obremenitvami.
- Geometrija simetričnega dvojnega-loka zagotavlja enakomerno porazdelitev napetosti in odpravlja torzijske sile, ki jih najdemo v asimetričnih oblikah sponk.
Vzdrževanje in operativna perspektiva
- Ojačani najlonski izolatorji (PA66+30% steklenih vlaken) zagotavljajo natezno trdnost večjo ali enako 170 MPa in izolacijsko upornost večjo ali enako 1×10⁸ Ω.
- Vijačne konice (razred 5.6, jeklo 35#) zagotavljajo natezno trdnost večjo ali enako 500 MPa z zmožnostjo hladnega upogibanja 90 stopinj.
- Sistem je mogoče pred-sestaviti na pragove pred dostavo, kar omogoča hitrejše stopnje gradnje.
