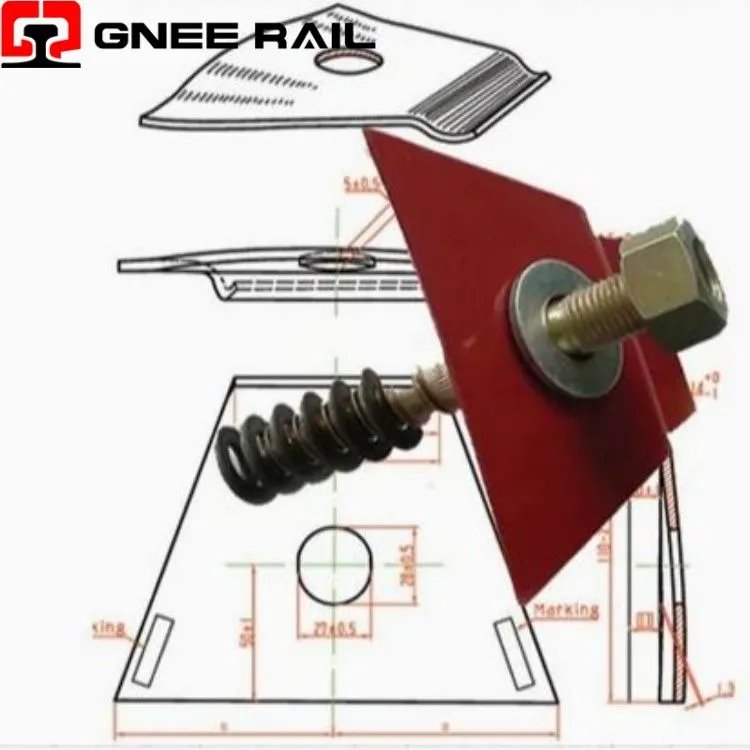

↵Pritrdilni sistem Rail Nabla
Železniška Nabla sponka je atrikotno{0}}oblikovan pritrdilni sistem vzmetnega jeklapoimenovan po svojem značilnem∇-geometrija oblikeki pretvarjanavpični upogib tirnice v dodatno vodoravno vpenjalno silo- edinstven med vsemi pritrdilnimi elementi za tirnice kotedina sponka, ki poveča bočno zadrževanje pri dinamični obremenitvi, thesamo sponka, nameščena z udarcem kladiva v fiksno ramo brez navojnih komponent ali zapahov, insamo pritrdilni sistem, certificiran po EN13481-2, kategorija C za ostre krivine do R150m
Tehnične specifikacije:
|
|---|
Razpon delovanja:
Občutljivost udarca kladiva- Nabla jeedini večji sistem sponk, ki je še vedno nameščen s kladivom(2–3 udarci). Energija udarca: 80–120 J. Izven-sredinskega udarca (<5 mm from heel centre) induces lokalna plastična deformacija na boku vrha. Globina mikro-razpoke: 0,1–0,3 mm. Razmnoževalna doba: 12–18 mesecev. Napaka: nenadna, brez vidnega predhodnega opozorila.
Motnja obrabe nakovala- Delo na površini ramenskega nakovala-otrdi pri večkratnem vstavljanju sponke. Trdota se poveča z 220 HB na 380 HB po 500 ciklih. Delovno-kaljeno nakovalone absorbira več energije udarca- energija se odbije v vrh posnetka. Posledica: nova sponka nameščena v staro ramo → zlom pri 1,2 milijona ciklih proti 5 milijonom certificiranih ciklov.
Vzdrževanje in operativna perspektiva
- Povečanje inverznega odklona- Obremenitev kolesa potisne nogo tirnice za 1–2 mm. Nabla poševne nogepretvorite to navpično gibanje v 0,5–1,0 mm stransko kontrakcijopri prstu sponke, povečanje vodoravne vpenjalne sile za15–25 % pod obremenitvijo. Noben drug pritrdilni element ne kaže negativnega Poissonovega razmerja.
- Tri{0}}točkovno zagozdovanje- Izrezek stikov natri utrjene cone: dve pritrdišči za peto v žepih na ramenih, en prst na nogi na robu ograje. Navpična obremenitev poganja prstegloblje v vogal noge tirnice, ki ustvarja samo{0}}energijski oprijem. To zagozditveno delovanje zagotavlja40–60 % večji vzdolžni zadržekkot simetrične sponke enake obremenitve prstov.
Dobavitelj Gnee Professional
