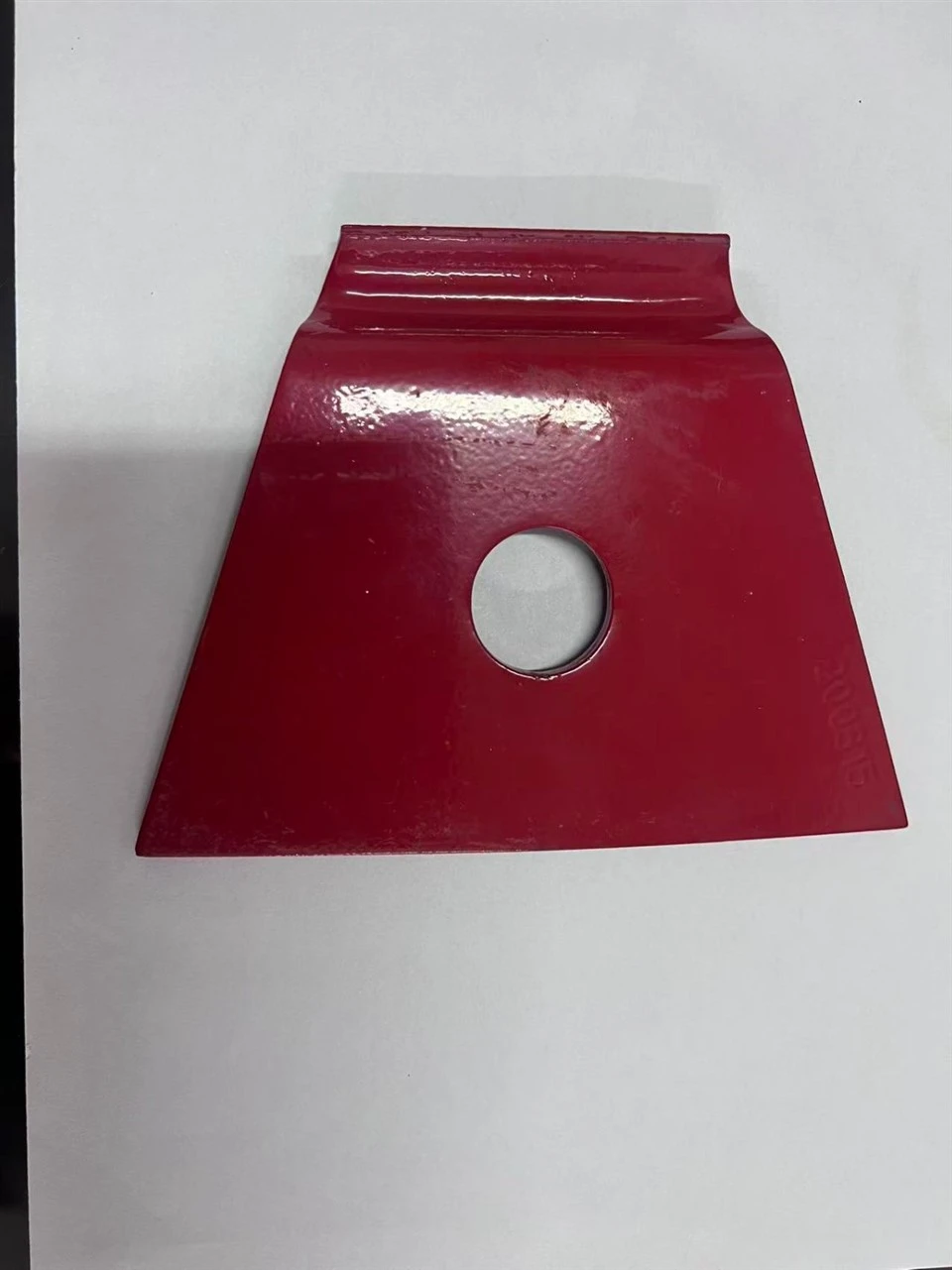

Železniška Nabla Posnetki
|
Model |
Premer |
Material |
Trdota |
Vpenjalna sila |
Površinska obdelava |
Veljavni ekstremni prizor |
|
Nabla-12-Pesek |
φ12 mm |
50CrVA |
41–46 HRC |
8–11 kN |
Vroče-cinkanje (več kot ali enako 95 μm) |
Območje puščavskega peščenega viharja |
|
Nabla-14-Obala |
φ14 mm |
60Si2MnA |
43–48 HRC |
12–15 kN |
Dacromet (večji ali enak 12 μm) + pocinkanje |
Območje obalne slane-megle |
|
Nabla-16-Cold |
φ16 mm |
55SiMnVB |
45–50 HRC |
18–23 kN |
Dacromet + tesnilo (več kot ali enako 15 μm) |
Območje hladne planote -40 stopinj |
|
Nabla-15-HS-Cold |
φ15 mm |
60Si2CrVA |
46–52 HRC |
16–20 kN |
Keramična prevleka (večja ali enaka 20 μm) |
350 km/h HSR Cold Zone |
|
Nabla-10-Tunel |
φ10 mm |
60Si2MnA |
40–45 HRC |
7–9 kN |
Epoksi premaz (več kot ali enako 65 μm) |
Vlažen metro tunel |
Kontrolni seznam za praktično vzdrževanje in okoljsko skladnost
|
Faza pregleda |
Ključni predmet |
Testna metoda |
Merilo sprejemljivosti |
Pravilo vzorčenja/izvršitve |
Orodje/referenca |
|
Dohodni ček |
Materialna in okoljska skladnost |
Ročni detektor PMI + RoHS |
C: 0,56–0,65 % (60Si2MnA); Pb/Cd/Hg Manjši ali enak 1000 ppm |
5 kosov/serijo |
prenosni analizator PMI; Tester RoHS |
|
Test ekstremnih pogojev |
Peščena erozija in odpornost na vročino |
Komora za peskanje + visoko-temperaturna pečica |
Izguba prevleke Manjša ali enaka 5 % po 200 urah (hitrost peska 50 m/s); Brez mehčanja pri 60 stopinjah |
2 kos/serijo |
tester erozije peska; Visok{0}}temperaturna pečica (-40 stopinj ~100 stopinj) |
|
Zamenjava v sili |
Učinkovitost hitre menjave |
Lažna nujna operacija |
Zamenjava Manj ali enako 22 s/kos (1-članska ekipa) |
10 kosov/500m steze (četrtletna vaja) |
Komplet orodij Nabla Clip za nujne primere |
|
Dolgotrajna-storitev |
Zadrževanje sile in korozija |
Prenosni tester sile + detektor kloridnih ionov |
Zadrževanje vpenjalne sile Večje ali enako 85 % (3 leta); Vsebnost kloridnih ionov manjša ali enaka 0,06 % |
4 kos/km letno |
Ročni tester sile; Detektor kloridnih ionov |
|
Paketna revizija |
Možnost recikliranja in celovitost strukture |
Preskus ločevanja materiala + rentgensko-odkrivanje napak |
Vsebnost kovin, ki jih je mogoče reciklirati Večja ali enaka 95 %; Brez notranjih napak (večje ali enako 0,3 mm) |
2 % serije (najmanj . 3 kosov) |
Ločevalec materiala; X-detektor napak |
