Opis
Tehnične parametre
Sistem za pritrjevanje tračnice E

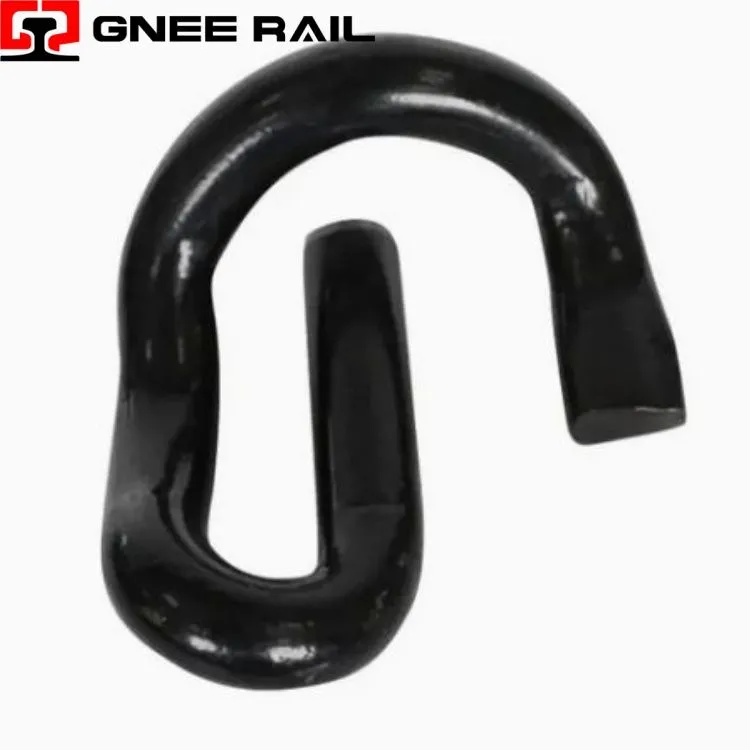

Railway E Clip je prožen jekleni pritrdilni element, zasnovan za pritrjevanje tirnic na betonske pragove v sodobnih tirnih sistemih. Izdelan iz visoko{1}}vzmetnega jekla, njegov značilen profil v obliki črke E- zagotavlja natančno vpenjalno silo, hkrati pa se prilagaja dinamičnim gibanjem gosenic. Ta sponka omogoča hitro namestitev in odstranitev brez posebnih orodij. Njegova preizkušena zasnova zagotavlja zanesljivo delovanje v aplikacijah za glavne proge, tranzit in težke-vleke po vsem svetu.
Tehnične specifikacije:
| Parameter | Specifikacija |
|---|---|
| Vrsta izdelka | Railway E Clip – elastična sponka za tirnico |
| Razred materiala | 60Si2Mn / 51CrV4 / ekvivalent vzmetnega jekla |
| Površinska obdelava | E-premaz / cinkovi kosmiči / Geomet / Fosfatiranje |
| Premer žice | 14 mm – 16 mm (0,55 – 0,63 palca) |
| Vpenjalna sila | 8 – 14 kN na sponko (odvisno od sistema) |
| Elastična deformacija | 10 – 14 mm delovno območje |
| Življenje utrujenosti | Večji ali enak 5 milijonom ciklov brez zloma |
Perspektiva namestitve in vzdrževanja:
- Ima tri vzporedne noge, ki tvorijo obliko E- za uravnoteženo porazdelitev sile vzmeti.
- Vključuje ukrivljene prehodne cone, ki zmanjšujejo koncentracijo napetosti med upogibom.
- Zasnovan s simetrično geometrijo, ki omogoča enako namestitev z obeh strani.
- Optimizirano razmerje dolžine noge, ki dosega maksimalno elastično gibanje pred trajno deformacijo.
- Zagotavlja dosleden kontaktni pritisk čez nogo tirnice skozi natančno-oblikovane nosilne točke.
Vzdrževanje in operativna perspektiva
- Namestitev s preprostim orodjem za vzvod brez potrebe po -opremi za prednapenjanje.
- Hitro odstranjen med vzdrževanjem z istim orodjem za ekstrakcijo.
- Omogoča ročno namestitev, primerno za oddaljene lokacije prog.
- Podpira mehanizirano aplikacijo za-obsežne gradbene projekte.
- Omogoča vizualno preverjanje pravilne namestitve z vidno poravnavo sponk.
