↵Pritrdilni sistem za e sponke

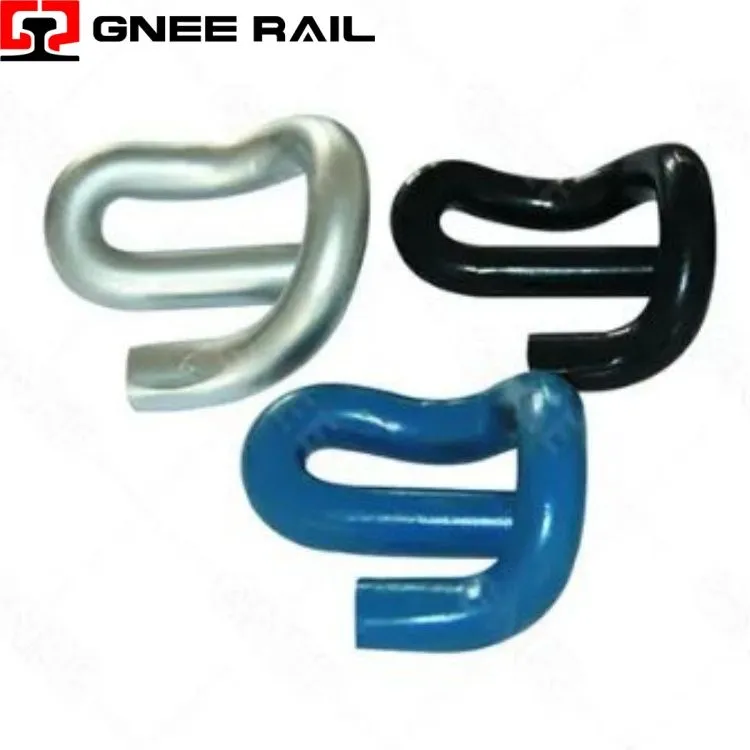

Železniški E-Clip je anapeta pritrdilna naprava iz vzmetnega jeklaki pritrdi nogo tirnice na ramo pragaelastični upogib in torzijski upor-edinstven med pritrdilnimi elementi za tirnicesamo{0}}nastavljiva vpenjalna silaki se poveča pod dinamično obremenitvijo, njenoenokomponentna-namestitevki ne zahtevajo ločenih matic, vijakov ali izolatorjev v osnovni obliki, in njegoveuniverzalna geometrija presekaki omogoča namestitev betonskih in jeklenih pragov čez 30+ profilov tirnic; kljub vizualni podobnosti se različice E-Clip bistveno razlikujejopremer palice, obremenitev prstov, razred utrujenosti in zaščita pred korozijo, zaradi česar je navzkrižna-standardna zamenjava glavni vzrok za prezgodnjo razširitev širine.
Tehnične specifikacije:
| Različica | Premer palice | Nominalna obremenitev prstov | Največji odklon | Primernost premaza | Izrazita omejitev |
|---|---|---|---|---|---|
| PR601 | 18 mm | 7,5–8,5 kN | 12 mm | HDG, Dacromet | Samo lahka železnica;<22.5t axle |
| PR401 | 20 mm | 9,0–10,5 kN | 15 mm | Dacromet, Geomet | HDG prepovedan (nevarnost krhkosti) |
| FC1504 | 20 mm | 10,0–11,5 kN | 16 mm | Geomet, cinkovi-kosmiči | Težka vleka; 40t zmogljiv |
| e2009 | 20 mm | 9,0 kN ± 0,5 | 14 mm | Črni oksid, Dacromet | kitajski standard; specifično za debelino traku |
| SKL-tip E-Sponka | 18–20 mm | 12–18 kN | 10–14 mm | HDG (samo manj kot ali enako 18 mm) | Ni zamenljivo z rameni Pandrol |
| Nerjaveče jeklo | 20 mm | 8,5–9,5 kN | 15 mm | Nič ni potrebno | razred 316L; 50+ leto obalnega življenja; 30% višji strošek |
Razpon delovanja:
Vsili-sorazmernost obremenitve– Za razliko od vijačnih konic s fiksno silo vpenjanja, E-Clip toeobremenitevpoveča za 15–25 % pod prehodom koleszaradi upogiba noge tirnice. To samozatezno-ukrep se upira drsenju pod velikimi obremenitvami osi.
Načelo torzijskega žarka– Posnetek deluje kot apred-napeti torzijski drog, ne konzolna vzmet. Noga, zvita med namestitvijo, shranjuje energijo v polmeru upogiba, ne v ravnem delu. To porazdeli obremenitev in potroji življenjsko dobo proti utrujenosti v primerjavi s konzolnimi oblikami.
Interakcijski kot ramen– Vektor vpenjalne sile jene navpično. Prsti na nogi se dotikajo noge pod kotom 38 –42 stopinj, kar ustvarjahorizontalna komponentaki tirnico pritiska na stran profila. Nezadosten kot → bočni premik; prevelik kot → prsti se dvignejo pod obremenitvijo.
Vzdrževanje in operativna perspektiva
- Črni oksid + olje– Najnižji stroški, 3–8 let življenjske dobe v suhem balastu. Oksidna plast zagotavljabrez katodne zaščite; ko je prekrita, navadna kovina korodira pri 0,1–0,2 mm/leto. Ni primeren za tunele, obalno ali mokro stezo.
- Dacromet / Geomet– življenjska doba 12–20 let.Prevleka iz cinkov-aluminijevih kosmičev, debeline 8–12 µm. Ni nevarnosti vodikove krhkosti. Najvišja delovna temperatura 300 stopinj (neomejeno za železnico). Prednostno za-visoke hitrosti in mešan promet.
- Vroče-cinkanje (HDG)– življenjska doba 25–40 let.Omejeno na premer palice Manjši ali enak 18 mm. Debelejši del (20 mm) tvega krhke razpoke pri gašenju med izvlekom iz cinkove kopeli. Specifikacija zahteva preskus udarcev proizvodnih vzorcev.
Dobavitelj Gnee Professional
↵Sistem pritrditve tirnih sponk
To poročilo vsebuje jedrnat tehnični pregled sistemov železniških sponk, pri čemer se osredotoča na njihovezačasna/ne{0}}stalna funkcija, mehanika-prenosa obremenitve v sili in združljivost z ne-standardnimi tirnimi odseki. Analiza se namerno izogiba prekrivanju s prejšnjimi razpravami o elastičnih sponkah (E-Clip, SKL, Fastclip, Nabla), vijačnih konicah ali pasjih konicah. Poudarek tukaj jepraktično in razločno: reševanje po iztirjenju, zlomi tirnic v nujnih primerih in aplikacije na žerjavih/pristaniščih.
Tehnične specifikacije:
| Različica | Primarna aplikacija | Združljivost železniškega odseka | Vpenjalni mehanizem | Izrazita vizualna funkcija | Pogosta napačna-izbira |
|---|---|---|---|---|---|
| GTR-1 / MCT (v sili) | Premostitev tirnih prelomov | UIC54, UIC60, 115RE, 136RE | Osrednja mostna plošča + dvojne objemke za prste | Dolga centralna plošča razteza zlom; štiri{0}}konfiguracija vijakov | Uporablja se kot trajna sponka (nepravilna-zahteva tedensko ponovno-navor) |
| Objemka žerjavne tirnice (FPA/FPD) | Tirnice za pristaniške/industrijske žerjave | A100, A120, A150, ASCE 171/175 | Stranski-vklop čeljusti glave tirnice | Objemka glave tirnice, ne noge; brez pritrditve spalnice | Predpisano za glavno vrv (nezadosten bočni zadržek) |
| Izolirana objemka za blok | Izolirani spoji tirnic | UIC54, UIC60 | Dielektrične ločilne plošče + napenjalni vijaki | Vidne izolacijske plasti iz steklenih vlaken/epoksida | Nameščena standardna sponka-napaka signalnega tokokroga |
| Sponka za zaustavitev odbojnika (drsna) | Absorpcija energije udarca | UIC54, UIC60 | Umerjena napetost zdrsa | Podolgovate luknje za vijake; indikatorji obrabe | Nameščena fiksna objemka-brez drsne funkcije |
| Začasna gradbena objemka | Uprizoritev izvajalca | Vsi deli s ravnim-dnom | Enostavna oblika U- + en sredinski vijak | Minimalističen dizajn; brez oblikovanja stopalke | Uporablja se v trajni progi (poškodba zaradi vdolbine) |
Razpon delovanja:
Zasilno vpenjanje loma tirnice (obnova prometa):
Po zlomljeni tirnici ali okvari zvara se čez mesto zloma namestijo natezne spone (npr. GTR-1, MCT).Nosilnost: 80-120 kNna par sponk. Takoj obnovi hitrost 20 km/h. Trajno popravilo sledi v 24-72 urah.
Postopki za reševanje in ponovno utirjenje po iztirjenju:
Objemke pritrjujejo tirnice na pragove med prestavljanjem žerjava. Preprečuje premikanje tira pri dvigovanju bremen (do 200 ton). Nanaša se v intervalih 2 m skozi območje iztirjenja. Odstranjeno, ko so kolesa spet na tirnici.
Vzdrževanje in operativna perspektiva
- Hitrost namestitve in odstranitve (kontekst v sili):
- Ročna namestitev objemke:30-60 sekundz udarnim ključem ali ragljo. Uporaba hidravlične objemke:15-20 sekund. Hitrost je ključnega pomena-okna za prekinitev proge so v povprečju 45–60 minut.
- Zadrževanje napetosti vijaka (tedensko ponovno-pritezanje):
- Objemke so odvisne od vpenjalne sile sornika, ne od geometrije vzmeti. Vzroki vibracij10-15 % izgube navora na tedenpod prometom. Tedensko ponovno -napenjanje je obvezno za neprekinjeno uporabo. Po 4-6 tednih se tveganje trganja niti poveča – objemke odstranimo in servisiramo.
Dobavitelj Gnee Professional
Priljubljena oznake: ogljikovo jeklo e sponka, Kitajska ogljikovo jeklo e sponka proizvajalci, dobavitelji, tovarna
