Železnicae Sistem pritrditve CLIP

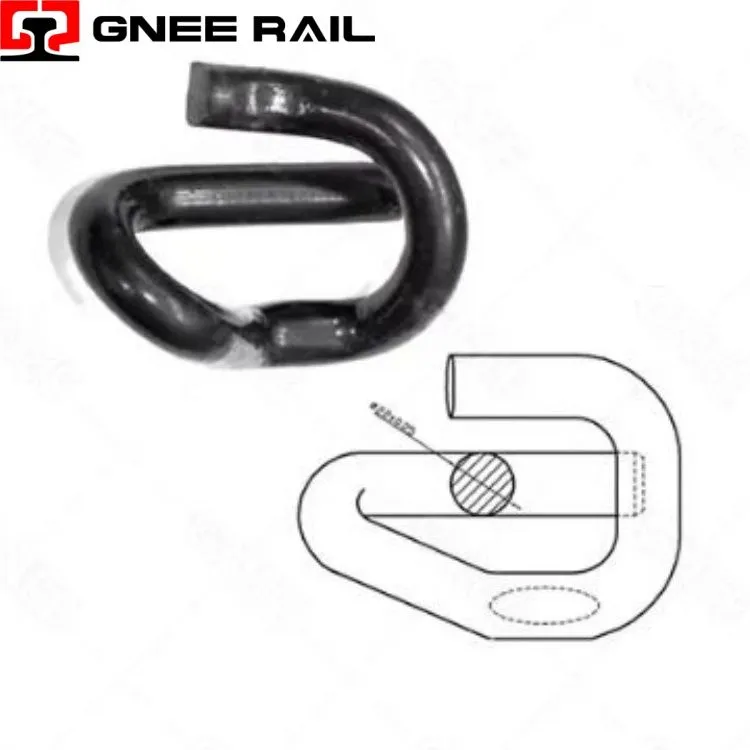

Železniška E-Clip je pred{1}}napeta vzmetna zaponka s konstantno-silo, izdelana iz kaljenega in kaljenega vzmetnega jekla, ki se odlikuje po geometrijski konfiguraciji zaprte{3}}zanke, ki tvori izrazit profil »E«, gledano v prerezu. Ta pritrdilni element, zasnovan za integracijo z ulitimi-ramami na betonskih pragovih, uporablja princip konzolne vzmeti, kjer se telo sponke med namestitvijo elastično deformira za shranjevanje mehanske energije, ki se pretvori v trajen pritisk navzdol na nogo tirnice.
Tehnične specifikacije:
| Atribut | Tehnične podrobnosti | Indikator uspešnosti |
|---|---|---|
| Pomladni princip | Konzola z zadrževanjem-zaprte zanke | Elastično shranjevanje energije z odklonom |
| Materialni standard | Vzmetno jeklo po EN 10089 ali enakovreden | 1.300 – 1.600 MPa natezna trdnost |
| Namestitvena sila | Vstavljanje z-vzvodom | 200 – 400 N ročnega napora |
| Statična vpenjalna obremenitev | Na sedež na tirnici (2 sponki) | 18 – 28 kN skupaj |
| Certifikat kakovosti | Industrijski standardi | Skladnost s standardi ISO 9001, serije EN 13481 |
Pogled na namestitev in vzdrževanje:
- Pozitivna mehanska ključavnica:Geometrija pete s-zaprto zanko se ujame z ustrezno vdolbino v ulitku-v rami, kar ustvarja pozitivno mehansko zaporo, ki preprečuje, da bi sponka izvrgla pod visoko-vibracijo ali nenadnim bočnim udarcem.
- Stabilnost vrtilne točke:Vmesnik-pro-ramo deluje kot fiksno vrtišče med namestitvijo in servisiranjem, kar zagotavlja, da vektor vpenjalne sile ostane dosleden v celotnem območju elastičnosti sponke.
- Kompenzacija obrabe:Ramenske kontaktne površine so zasnovane z izdatnimi radiji, ki se prilagajajo manjši obrabi skozi čas, ne da bi spremenili nameščeno geometrijo sponke ali karakteristike vpenjanja.
Vzdrževanje in operativna perspektiva
- Široko območje delovanja:Parametri zlitine vzmetnega jekla in toplotne obdelave so izbrani tako, da ohranjajo dosledne elastične lastnosti v temperaturnem spektru od -40 stopinj do +70 stopinj, ki se pojavlja pri globalnem železniškem prometu.
- Usklajevanje toplotnega raztezanja:Geometrija sponke se prilagodi različni toplotni razteznosti med jekleno tirnico, betonskim pragom in samo sponko, ne da bi povzročila dodatno obremenitev, ki bi vplivala na stabilnost vpenjalne sile.
- Odpornost na UV sevanje:Sistem za zaščito pred korozijo vključuje UV{0}}stabilne pokrivne premaze, ki preprečujejo degradacijo celovitosti premaza na izpostavljenih odsekih tirov, kjer sončna svetloba pospeši staranje materiala.
Dobavitelj Gnee Professional
