Sistem za pritrjevanje tračnice E

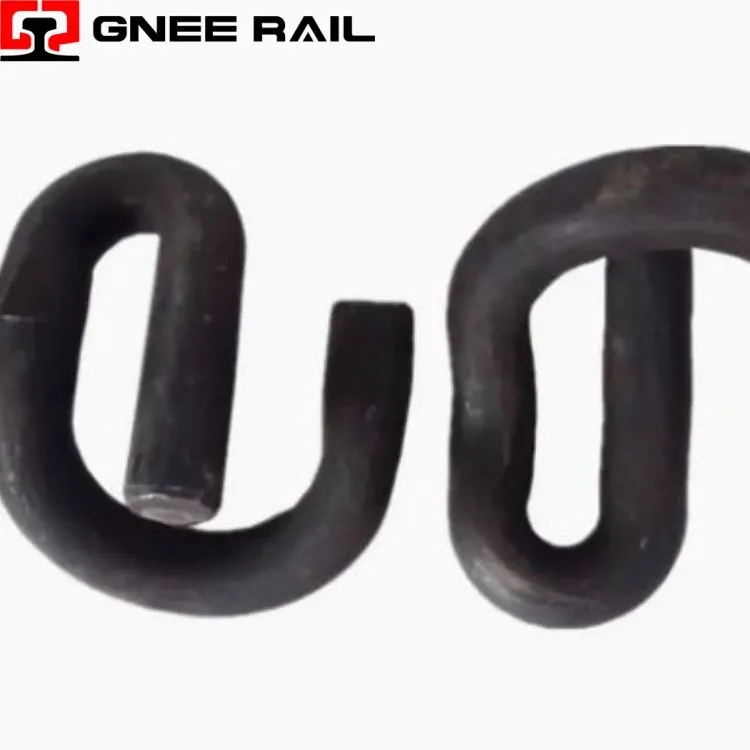

Železniška E-Clip je prožna vzmetna sponka z značilno geometrijo v obliki epsilona-, zasnovana za sisteme betonskih pragov. Izdelan iz visoko-vzmetnega jekla z natančnim oblikovanjem in toplotno obdelavo zagotavlja trajno vpenjalno silo z elastičnim upogibom. Zasnova s-zaprto zanko zagotavlja pozitivno zadrževanje znotraj-na ramenih, kar zagotavlja zanesljivo omejevanje tirnice za-hitrost, težke-vleke in uporabo v množičnem prevozu po vsem svetu.
Tehnične specifikacije:
| Parameter | Specifikacija | Indikator uspešnosti |
|---|---|---|
| Geometrijska oblika | Epsilon (ε) profil | Tri{0}}conska porazdelitev napetosti |
| Razred materiala | 60Si2Mn / 55Si7 vzmetno jeklo | Trdota 42-48 HRC |
| Vpenjalna sila | 11-15 kN na sponko | <15% relaxation after 5M cycles |
| Elastična deformacija | 18-22 mm navpični premik | Omogoča poravnavo proge |
| Zaščita pred korozijo | Prevleka iz cinkov-aluminijevih kosmičev | >1000 ur solnega razpršila |
| Življenje utrujenosti | >5 milijonov ciklov | EN 13146-4 certificiran |
Perspektiva namestitve in vzdrževanja:
- Oblika epsilon (ε) ustvari vzmet z več-radiji, ki porazdeli upogibno napetost na tri različna upogibna območja.
- Geometrija pete s-zaprto zanko se pozitivno zaskoči v ramenski žep in preprečuje izmet pod visoko{1}}frekvenčnimi vibracijami.
- Progresivna togost vzmeti zagotavlja skladen odziv pri normalnih obremenitvah, hkrati pa zagotavlja trdno zadrževanje med ekstremnim premikom tirnice.
- Simetrična konfiguracija roke zagotavlja uravnoteženo vpenjalno silo na obeh straneh noge tirnice za dosledno zadrževanje širine.
Vzdrževanje in operativna perspektiva
- Silicijev-manganovo vzmetno jeklo (60Si2Mn / 55Si7) zagotavlja trdoto-ravnotežje žilavosti, ki je potrebno za ciklično obremenitev.
- Vroče{0}}oblikovanje poravna zrnato strukturo s krivuljo napetosti sponke, kar ustvarja neprekinjene poti obremenitve za podaljšano življenjsko dobo.
- Nadzorovano kaljenje in popuščanje doseže trdoto 42-48 HRC z enakomerno mikrostrukturo po celotnem prerezu.
