Železnicae Sistem pritrditve CLIP

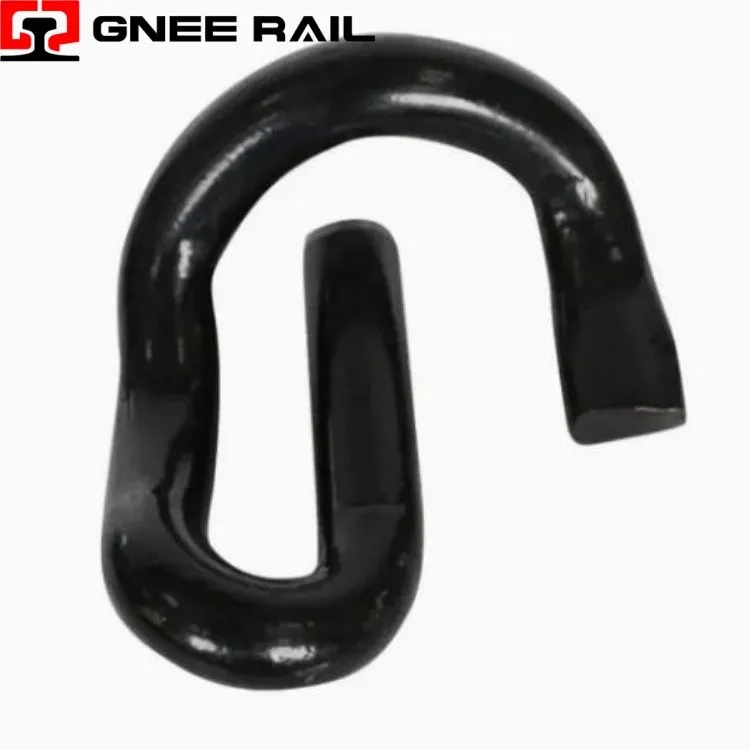

Railway e{0}}Clip je visoko{1}}zmogljiva pritrdilna komponenta iz kovanega jekla, zasnovana za elastične sisteme pritrditve tirnic. Deluje kot ne-linearna vzmet s konstantno silo in uporablja natančen geometrijski upogib za izvajanje trajne vpenjalne sile na nogi tirnice, kar učinkovito absorbira dinamične udarne obremenitve voznega parka. Za razliko od togih pritrdilnih elementov ta komponenta ohranja celovitost tira in nudi visoko električno upornost, medtem ko se prilagaja toplotnemu raztezanju in krčenju tirnice, zaradi česar je bistvenega pomena za sodobno betonsko tirno infrastrukturo.
Tehnične specifikacije:
| Kategorija funkcije | Parameter / značilnost | Merilo uspešnosti |
|---|---|---|
| Geometrijski tip | Ne-linearna vzmet s konstantno silo | 2-točkovni kontakt (prsti in peta) |
| Specifikacija materiala | Vzmetno jeklo (npr. 60Si2Mn / 51CrV4) | Natezna trdnost: 1.300 – 1.500 MPa |
| Vpenjalna sila | Nominalna obremenitev prstov | 10 kN – 14 kN na sponko (statična) |
| Življenje utrujenosti | Vzdržljivost cikla obremenitve | >5 milijonov ciklov pri 3 mm upogibu |
| Zaščita pred korozijo | Pro-korozijski premaz | Odpornost na pršenje soli > 800 ur (ISO 9227) |
Pogled na namestitev in vzdrževanje:
- Konstantna vpenjalna sila:Zasnovan s posebno obremenitvijo prstov, da vzdržuje dosledno oprijem{0}}tične sile kljub ponavljajočim se ciklom obremenitve.
- Odpornost proti utrujenosti:Izdelano iz visokokakovostnega-silicijevega-manganovega vzmetnega jekla, ki vzdrži več kot 5 milijonov ciklov dinamičnih obremenitev brez trajne deformacije.
- Visoka upogibna zmogljivost:Sposobnost sprejema znatnega navpičnega dviga tirnice (do 12–15 mm) ob ohranjanju stika, kar preprečuje iztirjenje zaradi "črpanja" praga.
Vzdrževanje in operativna perspektiva
- Orodje-brezplačno ekstrakcijo:Zasnovan za hitro namestitev in odstranitev s preprosto izolirano ročico, ki odpravlja potrebo po hidravličnih stiskalnicah med vzdrževanjem proge.
- Jasen vizualni merilnik:Ima določeno vrzel "od-do-rame", ki pregledovalcem tirov omogoča vizualno preverjanje pravilne globine vstavljanja in napetosti z merilnikom go/ne{2}}go.
- Ravnanje z enim-kosom:Odpravlja kompleksnost sestavljanja, povezano s sistemi sponk z vijaki, in zmanjšuje število ohlapnih komponent, potrebnih na sedež tirnice.
