Opis
Tehnične parametre

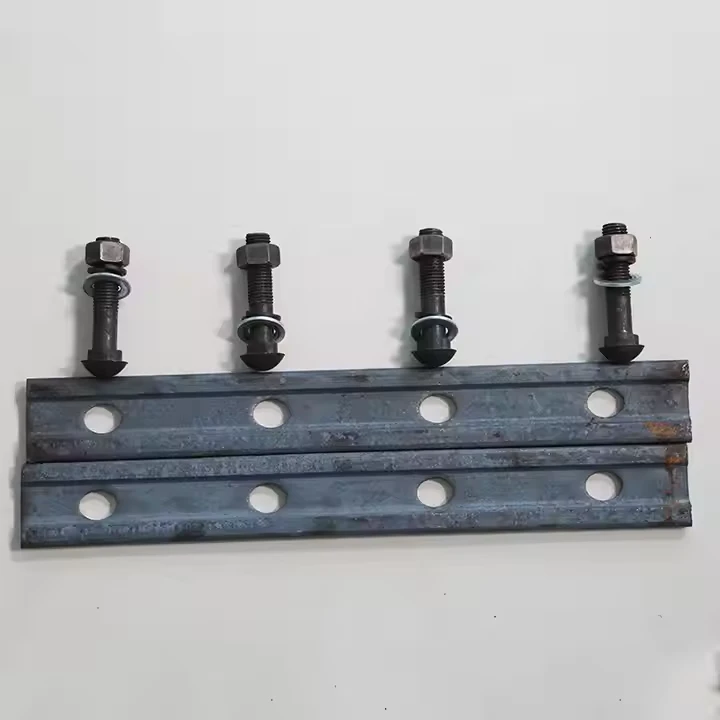

Železniška ribja plošča / specifikacija palice
| Funkcija / vidik | Opis in primarna funkcija | Vrste in oblikovalske različice |
|---|---|---|
| Primarno ime | Ribja plošča (Združeno kraljestvo/Commonwealth) | Splice Bar (Severna Amerika) |
| Tipičen material | Srednje ogljikovo jeklo ali jeklo z nizko zlitino (HSLA) z visoko trdnostjo. | Pogosto segreva - obdelana zaradi povečane trdnosti in odpornosti proti obrabi. |
| Luknje za vijake | Običajno 4 ali 6 lukenj za ribje vijake. Oblikovanje lukenj je ključnega pomena, da se izognemo koncentraciji stresa. | Ovalne luknje: Dovoli toplotno ekspanzijo/krčenje tirnic. Krožne luknje: Uporablja se z ramenskimi vijaki za nadzor sile vpenjanja. |
| Skupne vrste | 1. Standardna ribja plošča: za najpogostejše železniške spoje. | 2. kompromis ribje plošče: Uporablja se za pridružitev dveh različnih železniških odsekih (npr. UIC 54 do UIC 60). |
| Specializirane vrste | 4. Izolirana ribja plošča: Izolacijske materiale ima za razbijanje električne kontinuitete za signalizacijo vezja. | 5. Težka - dajatev / ojačana ribja plošča: debelejša in močnejša za visoko - stresna območja, kot so spoji, ki se približujejo b |
Ključne funkcije in pomen:
- Ohranite poravnavo:Primarna naloga je držati dva železniška konca v popolni navpični in vodoravni poravnavi, da se zagotovi gladka in varna vožnja.
- Prenos obremenitve:Prenaša obremenitev kolesa iz enega železniškega odseka na drugega, kar zmanjšuje udarce in se potopi na spoj.
- Upirajo sili:Učiti se mora upogibne in strižne sile, ki jih povzročajo vlaki.
- Sprejeti širitev:Zasnova (zlasti luknje ovalnega vijaka) omogoča, da se sklep razširi in se spopade s temperaturnimi spremembami, ne da bi pripravili nevarne notranje napetosti.
Gnee - profesionalni dobavitelj
