Kako tirne sponke delujejo skupaj z drugimi pritrdilnimi elementi?
Tirne sponkedelajte z drugimi pritrdilnimi elementi, kot so vezne plošče in sidra, da varno pritrdite tirnice na pragove tako, da zagotovite vpenjalno silo, absorbirate vibracije in preprečite premikanje. Tirnica sedi na vezni plošči, ki porazdeli obremenitev vlaka na prag. Sponka tirnice, običajno izdelana iz vzmetnega jekla, oprime vezno ploščo in tirnico, jo drži navzdol in absorbira udarce, medtem ko sidro drži sponko na pragu.
Komponente in njihove funkcije

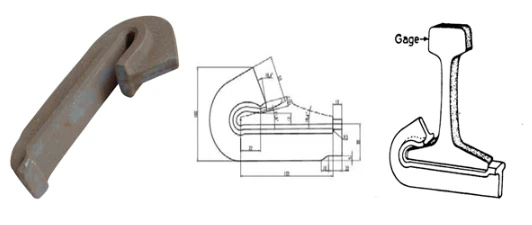

- Tirna sponka:Vzmetna jeklena komponenta, ki na tirnico deluje z vpenjalno silo, da prepreči premikanje in absorbira tresljaje. Primeri vključujejo e-posnetke in Pandrol posnetke.
| Model | Premer | Teža |
| Vrsta III | Ø18 | 0,80 kg/kos |
| E1609 | Ø16 | 0,43 kg/kos |
| E1809 | Ø20 | 0,61 kg/kos |
| E1813 | Ø18 | 0,62 kg/kos |
| E2001 | Ø20 | 0,80 kg/kos |
| E2007 | Ø20 | 0,80 kg/kos |
| E2009 | Ø20 | 0,80 kg/kos |
| E2039 | Ø20 | 0,80 kg/kos |
| E2055 | Ø20 | 0,80 kg/kos |
| E2056 | Ø20 | 0,80 kg/kos |
| E2063 | Ø20 | 0,80 kg/kos |
| PR85 Tračna sponka | Ø13 | 0,25 kg/kos |
| PR309A | Ø19 | 0,85 kg/kos |
| PR401 | Ø20 | 0,97 kg/kos |
| PR415 | Ø20 | 0,95 kg/kos |
| PR601A | Ø20 | 1,03 kg/kos |
| SKL 1 | Ø13 | 0,48 kg/kos |
| SKL 3 | Ø13 | 0,48 kg/kos |
| SKL 12 | Ø13 | 0,53 kg/kos |
| SKL 14 | Ø13 | 0,53 kg/kos |
| Posebna sponka za tirnico | Ø13 | 0,48 kg/kos |
| Železniška sponka za Rusijo | Ø18 | 0,58 kg/kos |
| Deenikov posnetek | Ø25 | 0,49-0,68 kg/kos |
| Enotni anti- | Ø20 | 0,25 kg/kos |
| Kraja |
- Vezalna plošča (ali osnovna plošča):Kovinska plošča, na katero sloni tirnica, ki porazdeli obremenitev s tirnice na prag.
| Vrsta | Dimenzija | Luknje | Naklon | Železnica | Teža (kg) |
| Rph 1/160 | 345/285/127/160x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 7,86 |
| Rp 01/01/160 | 345/285/127/160x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 7,70 |
| Rph 1/210 | 345/285/127x210x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 10,55 |
| Rph 1/210 | 345/285/127x210x15/13 | Ø 36,3 (2x) | 1:40 | S 49/S 54 | 10,55 |
| Rph 1/210 FVZ | 345/285/127x210x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 10,69 |
| Sph 1(a) | 345/350/127x410x15/13 | Ø 26 (8x) | 1:40 | UIC 60 | 20,60 |
| Rph 6/160 | 370/310/152x160x15/13 | Ø 26 (4x) | 1:40 | UIC 60 | 8,44 |
| Rph 6/210 | 370/310/152x210x15/13 | Ø 26 (4x) | 1:40 | UIC 60 | 11,32 |
| SZ 60 | 370/350/152x420x15/13 | Ø 26 (8x) | 1:40 | UIC 60 | 22,73 |
| Rph 11 Ü | 664/554x160 | Ø 26 (4x) | 1:40 | S 54 | 15,37 |
| Rph 13 Ü | 690/570x160 | Ø 26 (4x) | 1:40 | UIC 60 | 15,27 |
| Rpo 5 | 345/285/127x160x15/13 | Ø 26 (4x) | 1:20 | S 49/S54 | 8 |
- Sidro:Komponenta, ki se vlije v prag, da drži sponko na mestu. V nekaterih sistemih, kot je sistem Heyback, je to posebna vrsta sidra, ki deluje z vzmetjo.
| Vrsta |
Uporablja se v tirnicah 50 kg, 85 kg, 90/91 LB, 115RE /136RE, UIC54 in UIC60 ali drugih vrstah po risbah strank. |
||
| Material | 60Si2MnA | 45# | QT500-7 |
| Kemična sestava (%) |
C:0,56-0,64, Mn:0,60-0,90, Si:1,60-2,00, Cr: manj kot ali enako 0,35, P: manj kot ali enako 0,03, S: manj kot ali enako 0,03
|
C: 0,42-0,50, Mn: 0,50-0,80, Si: 0,17-0,37, Cr: manj kot ali enako 0,25, P: manj kot ali enako 0,035, S: manj kot ali enako 0,035 |
C: 3,60–3,80, Mn: manj kot ali enako 0,6, Si: 2,50–2,90, P: manj kot ali enako 0,08, S: manj kot ali enako 0,025 |
| Površina | navaden (oljen), barvno barvanje, pocinkano ali HDG | ||
| Standardno | AS1085.10-20002, DIN, ISO-9001 | ||
- Spalnik (ali kravata):Temelj, ki je lahko iz betona ali lesa, na katerega je pritrjen celoten sistem pritrditve.
- Pad:Plast med tirnico in pragom (pogosto betonska), ki pomaga absorbirati obremenitev in hrup.
- Izolator:Uporablja se v nekaterih sistemih za zagotavljanje električne izolacije ali vzdrževanje ustreznega razmika.
- Tirna konica ali vijak:Uporablja se za pritrditev vezne plošče ali drugih komponent na prag, zlasti v tradicionalnih ali lesenih sistemih pragov.
GNEE ŽELEZNICAponuja različne vrste železniških pritrdilnih elementov za izpolnjevanje zahtev naročnika, kot so elastična sponka in objemka za tirnice, vijačna konica za tirnice, plastični moznik, tirni vijak z visoko natezno trdnostjo z matico, tirna osnovna (vezna) plošča, tirna ribja plošča, železniška rama (vložek), ribji vijak, železniška guma in EVA blazinica itd. Vzorci in risbe, ki jih zagotovi stranka, ustrezno bomo izdelali ustrezne izdelke.
